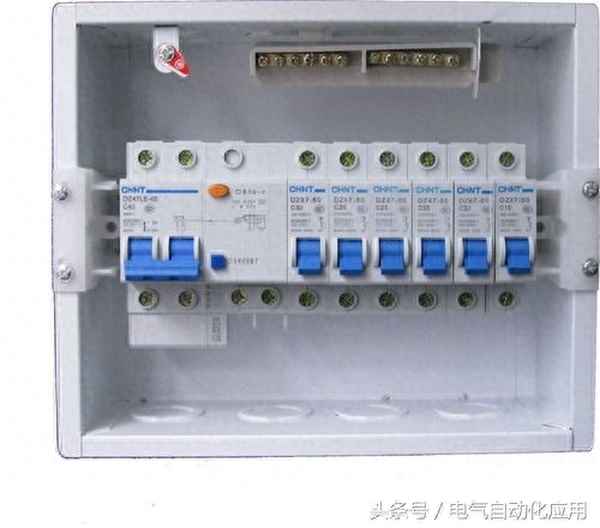

斷路器是電工工作中經常要接觸的器件，斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件。目前，已獲得了廣泛的應用。

在實際應用的過程中，選擇合適的斷路器非常重要，那么首先就一定要理解斷路器參數的性質以及斷路器的技術參數主要指標，比如框架電流和額定電流這兩個參數的區別，這兩個參數就一定要理解透徹，它是是斷路器選型時的一個重要參數，如果選擇錯誤可能就會造成用電事故。

框架電流是斷路器選型時的一個重要參數，指斷路器的主觸頭允許通過的最大額定電流。 又稱為額定不間斷電流。

額定電流則指在規定條件下，電器在長期工作制下，各部件的溫升不超過規定極限值時所承受的電流值。

如斷路器CM1-100，不同型號的斷路器它的額定電流有（10），16，25，32，40，50，63，80，100，但其框架電流都為100。下文我們來詳細說明。

斷路器的技術參數

（1） 額定電壓 （KV） 。指斷路器正常工作時 ， 系統的額定 （ 線 ） 電壓。這是斷路器的標稱電壓 ， 斷路器應能保持在這一電壓的電力系統中使用 ， 最高工作電壓可超過額定電壓15% 。

（2） 額定電流 （KA） 。指斷路器在規定使用和性能條件下可以長期通過的最大電流 （ 有 效值 ） 。當額定電流長期通過高壓斷路器時 ， 其發熱溫度不應超過國家標準中規定的數值。

（3） 額定 （ 短路 ） 開斷電流 （KA） 。指在額定電壓下 ， 斷路器能可靠切斷的最大短路電流周期分量有效值 ， 該值表示斷路器的斷路能力。

（4） 額定峰值耐受 （ 動穩定 ） 電流 （KA） 。指在規定的使用和性能條件下 ， 斷路器在合 閘位置時所能承受的額定短時耐受電流第一個半波達到電流峰值。它反映設備受短路電流引 起的電動效應能力。

（5） 額定短時耐受 （ 熱穩定 ） 電流 （KA） 。指在規定的使用和性能條件下 ， 在額定短路持續時間內 ， 斷路器在合閘位置時所能承載的電流有效值。它反應設備經受短路電流引起的熱效應能力。

（6） 額定短路關合電流 （KA） 。指在規定的使用和性能條件下 ， 斷路器保證正常關合的最大預期峰值電流。

（7） 分閘時間 （m）。 斷路器分閘時間是指從接到分閘指令開始到所有極弧觸頭都分離瞬間的時間間隔。在以前的有關標準中 ， 分閘時間又稱為固分時間。

（8） 開斷時間 （ms） 。指斷路器從分閘線圈通電 （ 發布分閘命令 ） 起至三相電弧完全熄滅為止的時間。開斷時間為分閘時間和電弧燃燒時間 （ 燃弧時間 ） 之和。

（9） 合閘時間 （ms） 。合閘時間是指從合閘命令開始到最后一極弧觸頭接觸瞬間的時間間隔。在以前的有關標準中 ， 合閘時間又稱為固合時間。

（10） 金屬短接時間 （m） 。指斷路器在合閘操作時從動、靜觸頭剛接觸到剛分離時的一段時間。這個時間如果太長，則當重合于永久故障時持續時間長，對電網穩定不利;如果太短，會影響斷路器滅弧室斷口間的介質恢復 ， 而導致不能可靠地開斷。

（11） 分 （ 合 ） 閘不同期時間 （m） 。指斷路器各相間或同相各斷口間分 （ 合 ） 的最大差異時間。

（12） 額定充氣壓力 （ 表壓 ，MPa） 。指標準大氣壓下設備運行前或補氣時要求充入氣體的壓力。

（13） 相對漏氣率 （ 簡稱漏氣率 ） 。指設備 （ 隔室 ） 在額定充氣壓力下 ， 在一定時間間隔內測定的漏氣量與總氣量之比 ， 以年漏百分率表示。

（14） 無電流間隔時間ms：指由斷路器各各相中的電弧完全熄滅到任意相再次同過電流為止的所用時間。

斷路器的參數特性

Ue：額定電壓 （690V） Ui：額定絕緣電壓 （1000V） Uimp：額定沖擊耐受電壓（8KV）

斷路器的常用基本相關符號其合義 斷路器的常用基本相關符號其合義及相互之間的關系

Inm——斷路器殼架等級電流 A ，它所指的含義是本斷路器內所能安裝的最大開關及脫扣器電流值。

In——斷路器的額定電流 A ，它所指的含義是該斷路器內選用的額定熱動型脫扣器電流值，在不可調固定式熱脫扣器中In=Ir1。

Ir1——斷路器的長延時整定電流 A ，它所指的含義是該斷路器的過載保護脫扣器所整定的電流值。

Ir2——斷路器的短延時整定電流 A ，它所指的含義是該斷路器的短延時脫扣器整定的電流，它的數值在電子可調式脫扣器中為 2～12Irl 左右可調。

Ir3——斷路器的瞬時整定電流 A ，它所指的含義是該斷路器瞬時脫扣器整定的電流，它的數值在不可調固定式脫扣器中，配電型為5Irl、10Irl兩種，電動機保護型為12Ir1，在電子可調式中，為 4～16Irl 左右可調。

Ir4——斷路器的單相接地整定電流 A ，它所指的含義是該斷路器保護的線路或設備發生單相接地故障時，接地保護脫扣器整定的電流值，它的數值為0.2～0.6Irl 左右可調。 Ire——斷路器的漏電動作電流 A ，它所指的含義是該斷路器保護的線路或設備發生不正常泄漏電流時，漏電保護脫扣器整定的電流值。它的數值為0.03/0.1/0.3/0.5A幾種。 Ir0——斷路器預報警動作電流 A ，它所指的含義是該斷路器負載電流超出預先設定的電流時，預報警裝置發出報警指示信號，它的數值為 0.5～lIr1 左右可調。 Ir2——短延時脫扣器的脫扣時間整定值 s ，可調時間為0.05～0.45s。
