來源：電力講壇

變電站內(nèi)蓄電池的作用

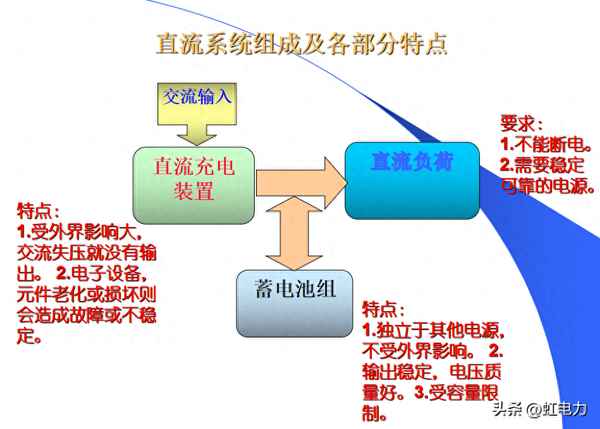

在直流系統(tǒng)中，蓄電池組都扮演著極其重要和不可或缺的作用。平時(shí)蓄電池組處于浮充電備用狀態(tài)，當(dāng)交流失電或充電機(jī)故障時(shí)，蓄電池組必須為變電站內(nèi)保護(hù)裝置、自動化設(shè)備、通信設(shè)備及其他直流負(fù)荷提供能量。

顯然，在平時(shí)蓄電池組并沒有對站內(nèi)運(yùn)行作出貢獻(xiàn)，然而在事故發(fā)生時(shí)，蓄電池是負(fù)荷的唯一能量供給者，一旦蓄電池有問題，變電站設(shè)備將因此癱瘓，從而導(dǎo)致供電中斷，造成重大損失。

常用的蓄電池種類

防酸隔爆式鉛酸蓄電池（GGF）

閥控式鉛酸蓄電池（VRLA）

由于電池不同，各自的失效機(jī)理也大不相同，當(dāng)然，維護(hù)和管理的方法也各不相同。

一般110kV～220kV變電站每節(jié)蓄電池額定電壓為2V，蓄電池組在正常運(yùn)行中以浮充電方式運(yùn)行，浮充電壓值宜為（2.23~2.28）VXN，均衡充電電壓宜控制在（2.30~2.35）V×N，電池組容量以負(fù)荷大小確定。（N 為蓄電池組中蓄電池的個數(shù)）

防酸隔爆式鉛酸蓄電池的工作原理：

閥控式鉛酸蓄電池的特點(diǎn)

全密封結(jié)構(gòu)，用一安全閥控制電池內(nèi)氣體壓力。

利用氧再復(fù)合“水循環(huán)”原理，使電池正極析出的氧氣通過隔膜擴(kuò)散到負(fù)極發(fā)生氧化反應(yīng)生成 PbO2 ，并與 H2SO4 反應(yīng)，最終生成水，避免了水的散失。

采用玻璃纖維或膠體作為隔膜，吸貯電解液，貧液式，緊裝配。

對閥控式鉛酸蓄電池的維護(hù)有嚴(yán)格的要求，切莫因“密封”、“免維護(hù)”而松懈。

1）經(jīng)常檢查項(xiàng)目

①檢測蓄電池端電壓是否符合要求

②連接處有無松動

③極柱、安全閥周圍是否有滲酸及酸霧溢出口

④電池殼體有無滲漏和變形

2）如有以下情況之一應(yīng)進(jìn)行充電

①浮充電壓有二只以上低于2.18V

②放出20%以上額定容量

③擱置不用時(shí)間超過三個月

④全浮充運(yùn)行達(dá)三個月

3）蓄電池核對性放電

每年（新安裝或大修后）應(yīng)做一次核對性額定容量放電測試。對能停運(yùn)的蓄電池組，做80%額定容量測試（首次100%放電）。對不能停運(yùn)的蓄電池組，做50%額定容量測試.

蓄電池組的核對性放電的周期，按1-2-1方式進(jìn)行。即新投運(yùn)1年內(nèi)進(jìn)行一次，此后每2年進(jìn)行一次，運(yùn)行4年后每年進(jìn)行一次。

注意事項(xiàng)

1）每次蓄電池組放電后應(yīng)及時(shí)充電

2）不要使蓄電池組被過電流或過電壓充電3）蓄電池應(yīng)避免長期擱置不用

4）不要長期浮充而不放電，也不要使蓄電池過放電5）閥控式鉛酸蓄電池對充電設(shè)備及溫度等環(huán)境因素較為敏感。

（電池浮充電壓隨溫度上升而下降，-2~4mV/℃）若在35℃及以上的持續(xù)溫度下運(yùn)行，預(yù)期壽命減少一半。溫度過低，充電時(shí)產(chǎn)生氫氣使內(nèi)壓增高，電解液減少，電池壽命也將縮短。故蓄電池（柜）室溫度宜設(shè)置在25℃左右。

蓄電異常可能原因

1）浮充電時(shí)蓄電池電壓偏差較大

原因制造過程工藝差，分散性大存放時(shí)間長，又沒按規(guī)定補(bǔ)充電。

處理方法∶質(zhì)量問題，應(yīng)更換。存放問題，應(yīng)按規(guī)定進(jìn)行50%容量的核對性充、放電循環(huán)2～3次，使容量恢復(fù)，減小電壓的偏差值。

2）運(yùn)行中浮充電壓正常，放電時(shí)電壓很快降至終止電壓

原因蓄電池內(nèi)部電解物質(zhì)變質(zhì)、失水干枯。處理方法更換蓄電池。

3）蓄電池外鼓脹變形

原因①充電電流大，充電電壓超過規(guī)定要求

②內(nèi)部有短路、局部放電等造成溫升超標(biāo)

③安全閥失靈，內(nèi)部壓力超標(biāo)。

處理方法

①進(jìn)行核對性放電，容量低于80%額定容量應(yīng)更換

②運(yùn)行中減小充電電流，降低充電電壓，檢查安全閥是否堵塞。

4）蓄電池外殼溫度過高

原因①充電電流大，充電電壓超過規(guī)定要求②內(nèi)部有短路、局部放電等現(xiàn)象

③螺栓松動，接頭發(fā)熱

④充電裝置輸出的紋波系數(shù)超標(biāo)。

處理方法

①降低充電電流，調(diào)整充電電壓到規(guī)定要求值；

②清潔處理發(fā)熱接頭，可靠緊固螺栓；

③檢查處理充電裝置，減小裝置直流輸出的交流分量，使紋波系數(shù)符合規(guī)定要求。

5）蓄電池核對性放電時(shí)容量低

原因

①蓄電池長期欠充電，浮充電壓低于規(guī)定值，造成極板硫酸鹽化

②深度放電頻繁

③蓄電池放電后未立即充電，造成極板硫酸鹽化。

處理方法

①調(diào)整浮充電運(yùn)行時(shí)的電壓值

②避免深度放電

③進(jìn)行核對性放電，容量達(dá)不到要求時(shí)，進(jìn)行50%容量的核對性全充、放電循環(huán)2～3次。若仍低于80%額定容量，應(yīng)更換蓄電池組.
