隨之消費電子的快速發展，眾多產品開始呈現個性化趨勢發展，走進了人們的日常生活。其中，攝像頭作為一種監控設備，隨著攝像頭智能化和功能的不斷豐富，逐漸從街頭巷尾進入了家庭室內，成為了一件看護、記錄生活精彩瞬間的電子產品。

Nooie是一家專注于智能家居安防設備的科技公司，致力于守護每一個家庭的安全。Nooie Cam 360是其旗下一款設計時尚，功能豐富的智能攝像機產品，搭載高清攝像頭，支持水平355°和垂直94°旋轉，搭配Nooie APP提供全方位的視頻監護；還搭載了兩個940nm紅外LED，夜間同樣能夠提供清晰圖像。

Nooie Cam 360智能攝像機支持運動跟蹤和檢測，更智能監護兒童、老人、寵物動向；可實時開啟雙向視頻語音通話功能，隨時隨地與家人和寵物溝通。使用方面也非常便捷，采用2.4G Wi-Fi連接，一次設置即可即插即用；還支持Alexa語音助手進行語音控制。下面就來看看這款產品的詳細外觀設計和內部結構配置吧~

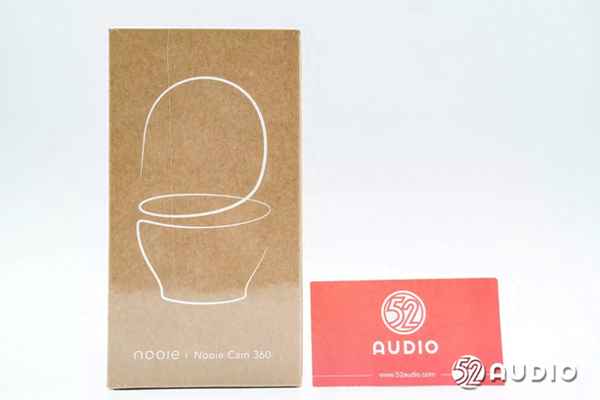

Nooie Cam 360智能攝像機包裝盒采用了環保材料，正面設計有產品的簡筆圖，品牌LOGO和產品名稱。

包裝盒背面是簡筆畫的監護場景圖。

包裝盒側邊貼有產品的部分信息，型號：IPC100，輸出：5V-1A，兼容性“適用于Android 4.4+，iOS8.0+，制造商：深圳市猿人創新科技有限公司。

另外一側介紹有產品的功能特點：1080P全高清、水平垂直控制、運動檢測、雙向音頻、云端/本地儲存和夜視功能。

包裝盒內部物品有攝像機、電源適配器、電源線、安裝配件和產品說明書。

電源適配器采用了USB-A 接口，輸入：100-240V~，輸出：5V-100mA，深圳市天音電子有限公司制造。

USB-A to Micro USB接口電源線。

攝像機安裝底座。

Nooie Cam 360外觀類似于“杯子”的圓柱形設計，機身曲線流暢，觀感時尚。機身正面包裹攝像頭，下方有一顆指示燈反饋工作狀態。

攝像機1080P高清攝像頭特寫。

攝像頭下方麥克風開孔特寫，用于音頻通話和語音控制拾音。

攝像頭架構上的TIF卡槽，用于本地儲存錄像。

機身背面設計有NOOIE品牌LOGO，Micro USB充電接口和電源指示燈。

機身側邊外觀一覽，設置有揚聲器出音孔矩陣。

機身底部外觀一覽，四周設計有防滑墊，中間卡扣設計，能夠與底座快速裝配。

攝像機安裝底座后外觀一覽。

經我愛音頻網實測，Nooie Cam 360智能攝像機重量約為262g。

我愛音頻網采用ChargerLAB POWER-Z KT002便攜式電源測試儀對華為Nooie Cam 360智能攝像機進行輸入測試，輸入功率約為1.88W。

進入拆解部分，取掉底部防滑墊，下方有隱藏的固定螺絲。

卸掉螺絲，取掉底部蓋板。

蓋板內側結構一覽，固定有金屬板配重，使用更加穩固。

攝像機底部電路一覽，設置有電源輸入小板、馬達和揚聲器單元，導線均通過連接器連接到小板。

腔體上固定的揚聲器單元特寫。

電源輸入小板位置結構一覽。

電源指示燈位置結構一覽。

挑開連接器，取掉攝像機底部的組件。

攝像機水平旋轉馬達特寫，來自湖南泰合電機有限公司。

馬達另外一側特寫。

馬達導線采用了插座連接到電源輸入小板。

電源指示燈小板電路一覽，排線采用ZIF連接器連接。指示燈采用黑色泡棉包裹，防止漏光。

攝像機內置揚聲器采用了橢圓形設計，固定在海綿罩內，防止共振。

取出揚聲器。

揚聲器正面特寫，覆蓋有防塵網防護。

揚聲器背面特寫。

揚聲器與大小對比。

經我愛音頻網實測，揚聲器窄面直徑約為15mm。

揚聲器寬面直徑約為24mm。

揚聲器導線與電源輸入小板連接的插頭特寫。

電源輸入小板一側電路一覽。

電源輸入小板另外一側電路一覽。

Micro USB充電母座特寫。

小板上調試開關按鍵。

連接指示燈小板排線的ZIF連接器。

連接馬達導線的插座特寫。

連接揚聲器導線的插座。

連接主板排線的ZIF連接器。

取掉機身底部固定元器件的框架，下方有固定螺絲銜接攝像機上下結構。

攝像機中框內部設置金屬轉軸，配合馬達實現上半部分機身的水平旋轉。

卸掉中框轉軸，殼體內部為滾珠軸承，降低轉動阻力。

頂部腔體蓋板通過多顆螺絲固定。

卸掉螺絲，取掉蓋板。

腔體內部設置有獨立結構。

取掉外殼。

內部腔體結構一覽，攝像頭主體固定在腔體內部。

卸掉螺絲取掉前后腔蓋板，前腔蓋板內側結構一覽。

后腔蓋板內側結構一覽。

取掉螺絲打開攝像頭腔體，前腔內部螺絲固定主板，后腔內馬達驅動攝像頭垂直旋轉。

挑開連接器，取出馬達，驅動垂直旋轉的馬達同樣來自深圳泰合電機有限公司。

卸掉螺絲，取出主板和攝像頭。

前腔內部還有環形紅外LED燈小板和麥克風。

攝像機主板一側電路一覽，焊接有多顆插座連接器用于連接其它組件。

攝像機主板另外一側電路一覽。

連接電源輸入小板排線的ZIF連接器。

ANYKA安凱微AK3918EN080處理器。AK39系列采用ARM926EJ-S內核，支持內置或外接DDR2 SDRAM類型存儲器。AK39系列處理器集成CMOS攝像頭接口、視頻編碼預處理器、視頻編碼器、圖像處理器、音頻ADC/DAC、USB2.0控制器、MMC/SD控制器以及其它豐富的功能模塊和接口，具有很高的集成度，大大簡化了終端產品的設計復雜度，降低了產品成本。

24.0MHz的晶振特寫，用于為處理器提供時鐘。

復旦微5Q128儲存器，用于儲存設置信息。5Q128是一個128M-bit（16384K-byte）串行閃存，具有高級寫入雙/四輸入/輸出以及2時鐘指令周期四外圍接口（ar/Interface，SPI）保護機制。5Q128支持標準串行外圍設備。

絲印d3Xl的穩壓IC。

Realtek瑞昱RTL8189FTV是一款 802.11bgn 2.4G單芯片，集成了無線LAN (WLAN) 和網絡SDIO接口（兼容SDIO1.0/1.1/2.0）控制器。它將 WLAN MAC、支持1T1R的WLAN基帶和WLAN RF組合在一個芯片中，為高吞吐量性能和低功耗集成無線LAN設備提供了完整的解決方案。

26.0MHz的晶振特寫，為無線芯片提供時鐘。

ULN2803電機驅動芯片，用于驅動電機的垂直和水平運動。

一顆絲印3FML和兩顆絲印T26AbR1的IC，用于降壓供電。

絲印4VK4的IC。

LN4891音頻放大器，差分輸入音頻功率放大電路，能夠為8Ω負載提供1W功率的穩定輸出，5V電源供電的條件下其總諧波失真和噪聲不超過1%。LN4890采用橋接負載結構在提供高品質音頻功率放大的同時，大大減少了外部元件數，無需外接輸出耦合電容和自舉電容。

絲印ME5Z的驅動IC，用于濾光片切換。

TF卡座特寫。

取出紅外燈小板和麥克風，腔體內部結構一覽。

駐極體麥克風特寫，正面覆蓋有防塵棉防護。

取掉防護面，駐極體麥克風拾音孔特寫，用于音頻通話和語音交互功能拾音。

背面打膠密封固定。

麥克風導線與主板連接的插頭特寫。

紅外燈小板電路一覽，設置有兩顆940nm紅外LED，使攝像機夜間同樣能夠提供清晰圖像。

紅外燈小板導線與主板連接的插頭特寫。

Nooie Cam 360內部搭載的攝像頭結構一覽。

正面攝像頭特寫，可提供1080P高清圖像錄制。

攝像頭背部光學元件特寫。

Nooie Cam 360智能攝像機拆解全家福。

Nooie Cam 360智能攝像機在外觀方面，采用了類似于“杯子”的圓柱形，機身曲線圓潤流暢；黑白灰配色，觀感時尚，能夠很好地搭配室內空間環境，置于桌面或書架上都不會顯得突兀。支持的水平355°和垂直94°旋轉，實現了360度的實時錄像，可以隨時隨地查看家內的全景。

內部結構配置方面，結構層疊有序環環相扣，組件之間均通過連接器進行連接。底座內部設置了電源輸入小板、揚聲器和用于水平旋轉的馬達，通過排線連接到上方攝像頭腔體。攝像頭兩層腔體設計，外層結構用于實現垂直旋轉，內側結構內設置主要元器件，包括主板、攝像頭、紅外燈小板、麥克風和驅動馬達。

Nooie Cam 360智能攝像機內部主板上，搭載安凱微AK3918EN080處理器，集成了音視頻應用的豐富功能模塊和接口；無線連接采用了瑞昱RTL8189FTV 802.11bgn 2.4G單芯片方案，集成了無線LAN和網絡SDIO接口；還采用了LN4891音頻放大器，用于驅動揚聲器；ULN2803電機驅動芯片，用于驅動電機的垂直和水平運動；以及復旦微5Q128儲存器，用于儲存配置信息。
