1.何為隔離開關

隔離開關又稱刀閘，是高壓開關的一種，它沒有滅弧裝置，當其處在關合位置時，能承載工作電流，但不能用來接通或切斷負荷電流和短路電流，使用時應與斷路器配合。

2.隔離開關的用途

2.1 隔離電壓：進行檢修維護時，用隔離開關將電氣設備與運行中的電網隔離，構成明顯可見的斷開間隙，以此確保運行和檢修的安全。

2.2 倒閘操作：投入備用母線或者旁路母線以及改變運行方式，利用隔離開關配合斷路器來完成。

在雙母線接線方式中利用兩條母線上的隔離開關位置的通斷將連接元件在兩條母線之間切換。

2.3 接通和斷開小電流電路：隔離開關具有一定的通、斷小電感電流和電容電流的能力、在運行中可利用隔離開關進行下列操作：

①.可以用來接通和斷開電壓互感器和避雷器。

②.接通和斷開電容電流不超過5A的空載線路，電壓為10kV，長為5km以內的空載輸電線路和電壓為35kV，長為10km以內的空載輸電線路。

③.接通和斷開勵磁電流不超過2A的空載變壓器：35kV級小于1000kVA，110kV級小于3200kVA。

2.4 自動快速隔離：在一定條件下能迅速隔離開已發生故障的設備和線路，達到節省斷路器用量的目的。

3.隔離開關的分類

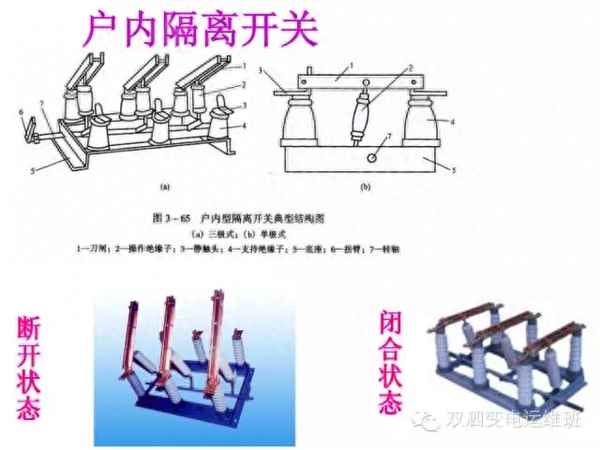

（1）按裝設地點分為：戶內式和戶外式。

（2）按絕緣支柱的數目分為：單柱式、雙柱式和插入式。

（3）按運動方式分為：水平旋轉式、垂直伸縮式、擺動式和插入式。

（4）按有無接地刀閘分為：帶接地刀閘和不帶接地刀閘兩種。

（5）按操動機構分為：手動、電動和氣動。4.隔離開關的構成

隔離開關由：導電部分、絕緣部分、傳動部分、操作機構和底座及地刀組成。

4.1 關于導電部分

導電部分通過支持絕緣子固定在底座上，用于接通和斷開電路，主要包括由操作絕緣子帶動而轉動的刀閘（動觸頭或?qū)щ姉U）、固定在底座上的靜觸頭和用來連接母線或設備的接線端。

4.2 關于絕緣部分

隔離開關的絕緣主要有兩種：對地絕緣和斷口絕緣。

對地絕緣一般是由支柱絕緣子和操作絕緣子等構成。它們通常采用瓷質絕緣子，有的也采用環氧樹脂或環氧玻璃布板等作絕緣材料。

斷口絕緣具有明顯可見的間隙斷口的絕緣，通常以空氣為絕緣介質。隔離開關斷開后，斷口間的擊穿電壓必須大于相對地之間的擊穿電壓。

這樣當電路中發生危險的過電壓時，首先是相對地發生放電，從而避免觸頭間的斷口先被擊穿，保證檢修人員安全。

4.3 關于傳動部分

操動機構通過傳動裝置控制刀閘分、合。傳動機構接受操動機構的操作力，用拐臂、連桿、軸齒輪、操作絕緣子等傳給觸頭實現分、合閘。

可根據運行需要，采取三相聯動或分相操動方式。

4.4 關于操動機構

通過各種方式向隔離開關動作提供能源。

4.5 關于底座和地刀

底座常用螺絲固定在構架或墻體上。

目前220kV及500kV的站接地刀閘形式主要有以下兩種：

5.關于隔離開關輔助接點 隔離開關的位置狀態通常是通過機械聯動機構帶動二次輔助接點的通斷來實現與保護和自動裝置的接口。

輔助接點可分為機械輔助接點和真空輔助接點。

傳統機械輔助接點通過動靜觸頭之間的摩擦接觸/斷開來實現接點的通斷，由于觸頭暴露在空氣中，產生的電弧易使接點表面氧化或燒黑，特別在潮濕腐蝕性環境中容易導致接觸不良。

真空輔助接點開關的核心部件被密封成為一個整體以增強可靠性，其運動部分——轉子依靠磁場的作用炫富于盤中，基本上不與盤產生摩擦，所以轉軸轉動輕盈靈活，其接點工作于真空或者惰性氣體中，基本不會產生電弧，確保良好的電接觸可靠性。

當隔離開關的輔助接點用于其分合閘回路中，均應帶延時。

如在合閘過程中，一次隔離開關合到位后其常開輔助接點才接通，常閉輔助接點斷開，如此可確保隔離開關分合閘可靠到位。
