以前一直在用安卓播放器接家庭影院看電影，在聲音方面一直沒什么問題。但前段時間攢了一臺HTPC，發現開了HTPC后低音炮會不停的發出滋滋的聲音。這個問題困擾我了好一段時間，今天跟大家分享下這個現象到底是怎么產生的，以及如何解決這個問題。

剛開始的時候，我懷疑是低音炮有問題。因為我用的惠威的SUB10低音炮，之前在別的論壇看到有用戶反饋惠威新出的1萬多元的有源監聽音響也存在類似的電流聲。然而，當我把HTPC從家庭影院系統里面拔出來后，低音炮的噪聲就消失了。所以暫時排除低音炮的問題，但從后面的分析來看，這個噪聲與低音炮確實有關系，只是某些情況下沒有暴露出來而已，具體請往下看。

百度有帖子說這個噪音是接地干擾導致的。因為HTPC與PC一樣，機箱外殼、主板參考地是直接與保護地短接的，而公寓樓的保護地環境復雜，里面很多干擾會被引入到系統里面來，最終形成噪聲。這種說法看起來挺有道理，既然是干擾，那想辦法消除干擾就是了。順藤摸瓜，繼續深挖保護地都有哪些干擾？百度里面大都認為保護地的干擾可分為共模和差模干擾，于是淘寶花50元買了一個消除這兩種干擾的濾波器。結果呢？裝上以后一點作用都沒有。

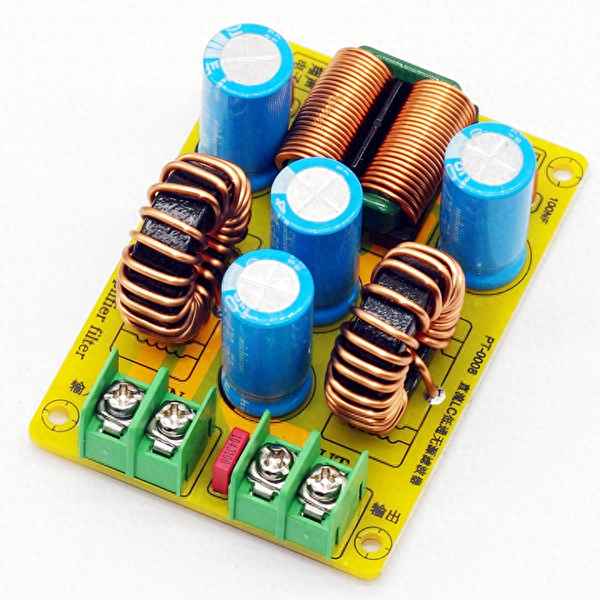

共模差模濾波器

濾波器原理圖

那這個噪聲到底是從哪里來的呢？于是開始研究家庭影院系統到底跟之前相比有哪些不同的地方！先看看分別使用機頂盒和HTPC兩種播放源時，他們的電氣連接有什么區別：

使用機頂盒作為播放源

使用HTPC作為播放源

將上面兩幅圖進行仔細對比，終于找到區別點了。當使用HTPC作為播放源時，HTPC及其電源適配器的參考地和外殼都是與保護地直接短接的，而低音炮功放的外殼及參考地也是直接與保護地短接的。這就是常說的“多點接地”問題，多點接地的連接方法造成了“接地環路”。在實際情況下，由于導線電阻大于零，勢必造成接地環路某些點之間存在電勢差，從而在接地環路上產生環路電流。即使很小的環路電流，經過功放放大，揚聲器里面也會發出明顯的噪聲。

上述分析到底是否正確，實際驗證一下就行了，如下圖所示斷開電源適配器與保護地的連接，即改為“單點接地”，這樣接地環路也就不存在了。再次開機復測，發現低音炮的滋滋聲消失了！

采用“單點接地”

大家可能要問了，PC是金屬外殼，直接把與保護地的連接斷開，那不是不符合安全規范了？其實大家也不用太擔心，原因有兩個：

1、只是斷開了其中一個接地點，PC的外殼通過功放與保護地相連接的那段地線還在呢。

2、我選的這款電源適配器是帶AC/DC隔離的，輸出DC12V，低于安全規范規定36V。

最后，我這里有兩個疑問，還請大家不吝指教，可通過留言指導和討論：

1、為什么很多電器直接把參考地和保護地短接呢？像PC、國產的低音炮，都是這種設計。但我的Denon AVR也是金屬外殼，卻沒有接保護地。

2、我拆了好幾個品牌的AC轉DC的適配器，其中一款是明緯的，他們也都是直接把DC的負極直接與保護地短接的，為什么這樣設計呢？
